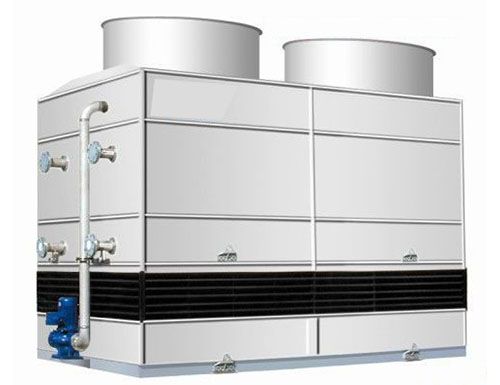

河南閉式冷卻塔同類產品之間的對比: 內置式水輪機——安裝在風筒內減速箱位置直接帶動風機轉動;外置式水輪機——安裝在風筒外電機位置,軟連接傳動到減速箱驅動風機轉動。 從五個方面對比 一、外置式水輪機 1.外置式水輪機安裝在冷卻塔風筒外部電機位置,水輪機進、出水管路連接全部在風筒外部連接完成。 2.外置式水輪機安裝在冷卻塔風機外面點擊位置,傳動軸連接寶要設計的專用減速箱。 3.外置式水輪機安裝在冷卻塔風筒外面,只要關閉水輪機進、出水閥,打開旁通閥該系統正常布淋(不影響生產工藝)隨時維護、檢修,不需要吊機進場作業,省時又省錢。 4.外置式水輪機的工況在風筒外,遠離高熱潮濕的環境,各類傳感設備能準確傳遞信息。 5.當流量遠遠低于設計值時,外置式水輪機還可采用合并再分流的方法,實現借用旁塔的部分流量滿足水輪機作功后再分布給旁塔平均布淋。合并再分流不僅解決了低流量的冷卻塔節能改造效果,又對低流量的河南閉式冷卻塔旁塔電機開機時段大大縮減(一般只開7、8、9三個月),實現改一臺外置式水輪機,節能一臺半的電機用電。 二、內置式水輪機 1.內置式水輪機安裝在冷卻塔風筒內的減速箱位置,水輪機連接管路必須進入風筒內部連接而完成。 2.內置式水輪機安裝在冷卻塔風筒內,進、出水管路進入風筒內,風機運行中這些管路所產生擾流而形成吸震導致風機葉片震動,風機使用壽命受到影響。 3.內置式水輪機設備安裝在冷卻塔風筒內的潮濕環境中,維護難度加大、成本相應增加。 4.內置式水輪機的工況在風筒內,高熱潮濕的環境使各類傳感設備容易損壞,無法準確傳遞信息。 5.當流量遠遠低于設計值時,內置式水輪機安裝在河南閉式冷卻塔風筒內很難采用合并再分流的方法,實現借用旁塔的部分流量滿足水輪機作功后再分布給旁塔平均布淋。

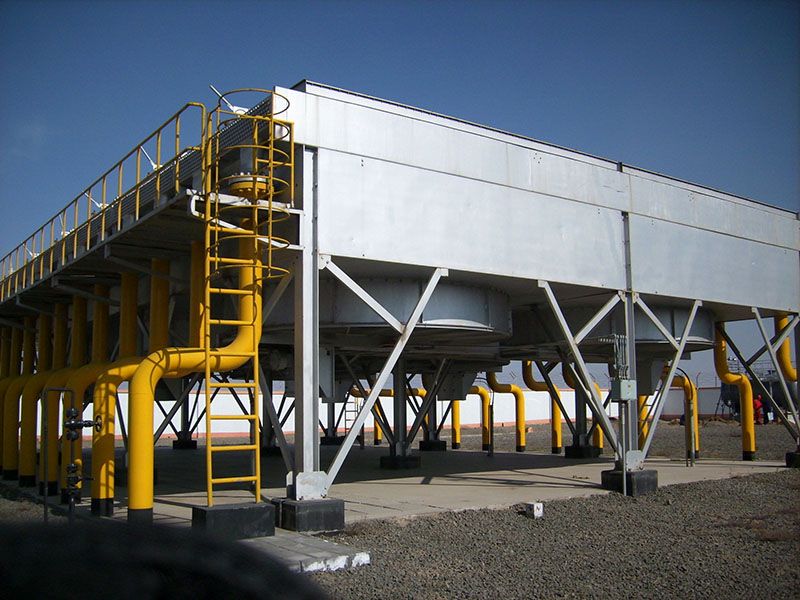

空冷器中的供冷系統,一般有間接供冷系統和直接供冷系統這兩種。 間接供冷系統:就是其冷卻水環路與冷凍水環路是相互獨立開來的,不進行連接,能量的傳遞則是通過換熱設備來實現,其主要特點是能夠保證冷凍水系統環路的完整性以及衛生,不過它存在一定的熱損失,所以會影響到供冷效果。 直接供冷系統:就是在水系統中設置旁通管道,將冷卻水環路與冷凍水環路連接起來。它是通過間接蒸發冷卻來降溫,雖然對開式閉式空氣冷卻器來講都可以,不過其傳熱效果會受到影響。 我們在進行空冷器供冷系統設計時,也是需要注意一些方面的,其主要有: (1)空氣冷卻器供冷模式下,室外轉換溫度點的選擇很重要,因?yàn)樗鼤P(guān)系到系統供冷時間,因此應合理確定。 (2)濕球溫度計算選型好以后,還要進行供冷能力的校核才行。 (3)如果采用間接供冷系統,那么換熱器應使用板式換熱器,以便能有好的換熱能力。 (4)如果采用直接供冷系統,那么冷凍水泵應有旁通。并且要對水進行過濾除菌,以防末端盤管出現堵塞。 通過以上內容的介紹,想必大家應該已經掌握了空冷器的相關知識。因此,為了保障蒸發式凝汽器的正常運行,希望大家今后能夠在設計方面有足夠的重視!

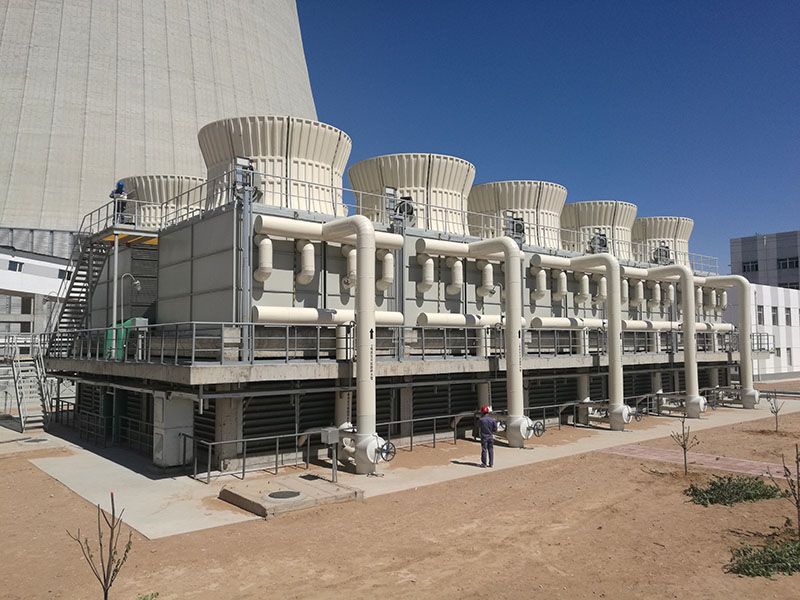

關于冷卻塔結構的知識：外置式水輪機冷卻塔顧名思義,其主要設備是安裝在冷卻塔風筒外面的水輪機。外置式水輪機主要部件是304#不銹鋼葉輪、316L不銹鋼主軸、蝸殼主機采用碳鋼。導葉輪是能量轉換的重要部件,循環水進入葉輪前,通過導葉輪時產生旋流,進一步提高了葉輪的能量轉換效率。水輪機基礎為900*900上、下二塊鋼板采用雙頭螺栓可調節位置(便于維護維修)。水輪機重量設計與傳統型電機重量相似匹配與風筒內減速箱傳動軟連接等構成。冷卻塔外置式水輪機,由于安裝在冷卻塔風筒外面電機位置,無任何空間局限,外置式水輪機葉輪直徑、片數及形狀、角度可根據客戶的實際情況放大設計、增加扭力提高轉換效率。不同的流量、壓力的系統設計,達到合適的傳動轉換比例,實現冷卻塔風機轉速大于或等于原電機驅動的風機轉速。外置式水輪機蝸牛形狀,采用仿生學蝸牛狀效應減少循環水的沖擊力和震動率。

冷卻塔(Thecoolingtower)是用水作為循環冷卻劑,從一系統中吸收熱量排放到大氣中,以降低水溫的裝置;其冷是利用水與空氣流動接觸后進行冷熱交換產生蒸汽,蒸汽揮發帶走熱量達到蒸發散熱、對流傳熱和輻射傳熱等原理來散去工業上或制冷空調中產生的余熱來降低水溫的蒸發散熱裝置,以保證系統的正常運行,裝置一般為桶狀,故名為冷卻塔。 冷卻塔是集空氣動力學、熱力學、流體學、化學、生物化學、材料學、靜、動態結構力學,加工技術等多種學科為一體的綜合產物。水質為多變量的函數,冷卻更是多因素,多變量與多效應綜合的過程。

1.冷卻塔循環水系統中必須存在一定的富余能量(20%-25%),在運行時就把這些能量聚集在某個閥門處,久而久之這些能量就白白地流失掉。外置式水輪機就是利用這些“富余能量”轉換為***機械能,從而100%取代冷卻塔風機電機達到節電目的。 2.外置式水輪機如何能達到電機驅動效率的關鍵是:了解冷卻塔循環水系統設計中的富余能量,同時水輪機的葉輪設計也是關鍵,富余能量的組成主要由以下6個部分:1)循環水系統設計時必須考慮的余量值;2)換熱設備的勢能利用;3)水輪機的自身調節能力;4)循環水系統的動能轉換效率;5)閥門沒有開啟到位時,由閥門所消耗的能量。6)低流量通過合并再分流方法滿足系統要求。 3.冷卻塔舊塔節能改造冷卻塔與換熱設備之間由水泵來循環驅動,外置式水輪機利用回水壓力能來轉換驅動水輪機作功帶動風機,一般按照三個冷卻塔做節能改造,設計時流量偏大實際用量在60%左右,考慮到生產需求變化,節能改造方法是:二臺塔為水輪機驅動,一臺塔為電機驅動在夏季時段備用。 4.冷卻塔新塔設計外置式水輪機的工作重點在于回水壓力或回水流量來滿足該水輪機帶動風機作功能力,能量守恒定律——多少回水流量或壓力轉換=多少風機轉速。外置式水輪機轉速根據系統流量的增減而增減,該系統三臺外置式水輪機冷卻塔,水輪機出水管三臺塔貫通,通過旁通閥調整流量和便于維護。

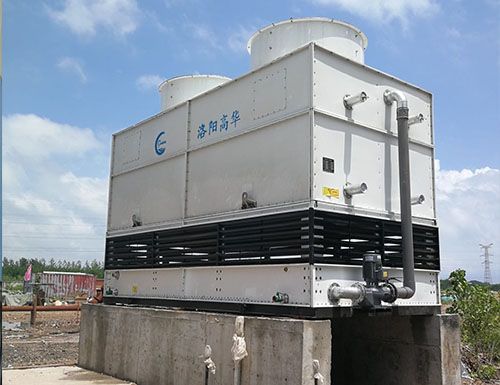

閉式冷卻塔冷卻系統怎樣進行維護?具體來講,只要做好以下幾點就可以了,具體如下: 冷卻系統維護的維護的主要包括檢查冷卻水的水質,清洗水箱及管道和檢查保護電路動作是否正常等。 一般在使用頻繁的情況下,每周必須檢查一次水質情況,以隨時保證閉式冷卻塔的冷卻介質質量。檢查的方法是將萬用表置于2MW電阻檔,把兩支表筆測量端的金屬外露部分以1cm的間隔距離,平行地插入冷卻水面,此時的電阻讀數應大于250kW。若讀數低于此數值,應立即更換冷卻水。 其次是檢查保護連鎖電路,冷卻系統可以另外設計超溫聲音報警,超溫連鎖,流量開關連鎖,液位保護連鎖等保護措施。使用中應經常檢查以上保護電路,保證其功能正常有效,并且檢查工作可以利用換水時進行。 總而言之,冷卻系統運轉正常與否,決定了機器是否安全運行,否則可能導致閉式冷卻塔的運行效率過低等一系列的設備安全問題。 如果想要購買蒸發式冷凝器、蒸發式凝汽器、空冷器、空冷島節能改造等清潔***、環保、節能的換熱設備,可直接來洛陽高華環保冷卻科技有限公司,公司將以高品質的產品、公道的價格、真誠地態度服務于大家,竭誠歡迎大家的到來。

今天,高華環保帶大家來了解下閉式冷卻塔的基礎知識,一是冷卻塔的熱力計算,二是冷卻塔循環水量的損失方面,一起來看看吧! 冷卻塔的熱力計算,其主要是有兩個: 一是已知水負荷及熱負荷,并在特定條件下,根據冷卻要求來確定閉式冷卻塔所需要的面積; 二是已知冷卻塔的條件,以及其水負荷及熱負荷,來計算出冷卻后水的溫度。一般在工程設計中選用成套供應的冷卻塔, 其是按照閉式冷卻塔的填料高度、體積、風量,及其它一些條件,來考察其水溫是否滿足規定要求的。 冷卻塔循環水量,出現損失的話,主要是有以下這幾個方面: (1)熱水在塔內進行熱交換,其部分水分則會變成蒸汽蒸發出去。 (2)冷空氣流速高的話,部分水量則會被抽送出去。 (3)冷卻水循環重復的話,那么則需要排放掉一些才行。 洛陽高華環保冷卻科技有限公司主要生產閉式冷卻塔、蒸發式冷凝器、蒸發式凝汽器、空冷器、空冷島節能改造等清潔***、環保、節能的換熱設備,為電力、冶金、煤化工、石油化工、食品、冷凍、冷藏等企業提供服務。同時,公司可根據用戶現場情況進行非標部件設計制造,為用戶提供私人定制與服務。

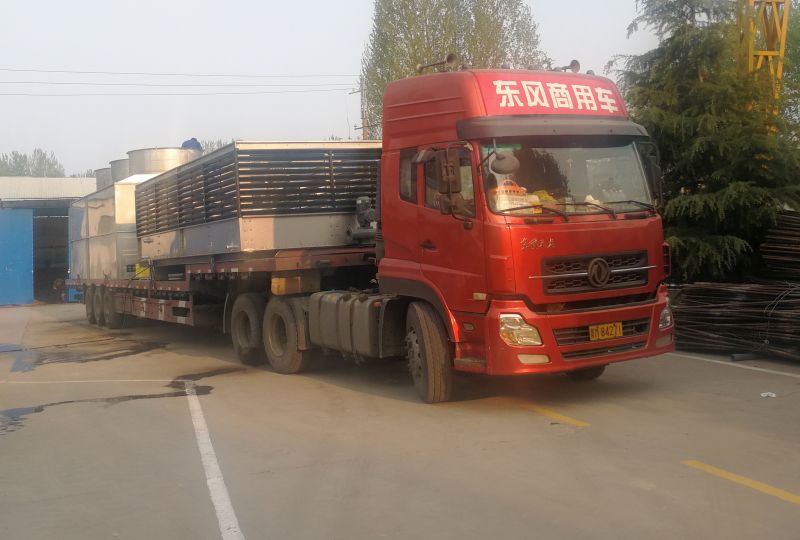

陽春三月,洛陽高華推出的全不銹鋼蒸發式冷凝器產品,耐酸堿環境,使用壽命長,美觀大方,圖為型號ZFL5500產品發貨,去惡略的環境下發揮它的熱量吧! 冷凝器(Condenser),為 制冷系統的機件,屬于換熱器的一種,能把氣體或蒸氣轉變成液體,將管子中的熱量,以很快的方式,傳到管子附近的空氣中。冷凝器工作過程是個放熱的過程,所以冷凝器溫度都是較高的。發電廠要用許多冷凝器使渦輪機排出的蒸氣得到冷凝。在冷凍廠中用冷凝器來冷凝氨和氟利昂之類的制冷蒸氣。石油化學工業中用冷凝器使烴類及其他化學蒸氣冷凝。在蒸餾過程中,把蒸氣轉變成液態的裝置也稱為冷凝器。所有的冷凝器都是把氣體或蒸氣的熱量帶走而運轉的。 公司致力于節水型復合冷凝(卻)器、電站用蒸發式凝汽器、“空冷+蒸發冷”復合閉式冷卻系統、防白霧***復合冷卻系統等產品的研發、設計、生產及銷售業務,同時開展各工藝?yán)鋮s系統維修維護、更新業務;可以根據用戶現場情況進行非標部件設計制造,為用戶提供私人定制&服務。

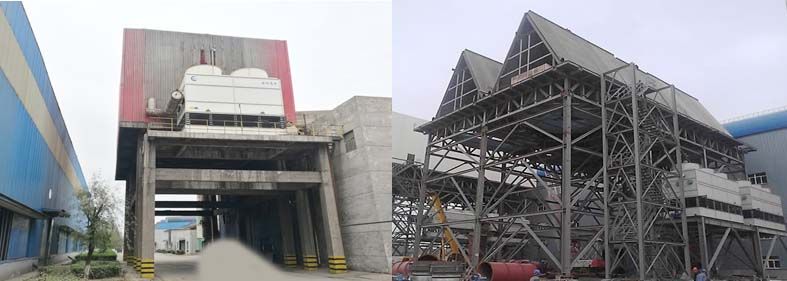

洛陽高華總包復合型空冷凝汽器項目，正在施工中，預計4月中旬發電運行。復合型蒸發空冷器系統綜合了空冷節水和蒸發冷卻***的特點，為用戶提供綜合經濟效益很好的換熱方式，冬季運行不消耗循環水，夏季解決真空高發電量上不去等問題。為客戶解決整體方案。同時高華公司針對循環水冷卻系統提供蒸發冷空冷復合冷卻方案。歡迎廣大客戶考察聯系。

蒸發式冷凝器，是由利用盤管外的噴淋水部分蒸發時吸收盤管內高溫工質的熱量而使管內的工質逐漸被冷卻的一種設備。 工作流程：高溫氨水進入冷凝盤管，冷卻水由循環水泵送至蒸發盤管上方的噴淋裝置中，再由噴嘴將水均勻的噴灑到冷凝盤管表面，形成水膜，盤管內的介質與管外的水和空氣進行熱交換，，管外冷卻水蒸發吸收管內的介質冷凝放出的熱量。軸流風機強制空氣以5-7m/s的速度通過冷凝盤管，形成負壓區，增強蒸發能力并及時將濕熱空氣排出設備外。濕熱空氣中含有的水分在脫水器中截留分離。未蒸發的冷卻水落入水箱，通過循環水泵繼續循環，蒸發損失掉的水由浮球閥自動補給。 蒸發式冷凝器作為目前廣泛使用的工藝?yán)鋮s設備，噴淋水水質直接關系到設備的使用壽命。常用熱交換器工業冷卻水水質相關要求如下： 項目 單位 要求和使用條件 允許值 懸浮物 Mg/L 根據生產工藝要求確定 <20 換熱設備為板式,翅片管式,螺旋板式 <10 PH值 根據藥劑配方確定 7-9.2 甲基橙堿度 Mg/L 根據藥劑配方及工況條件確定 <500 鈣離子 Mg/L 根據藥劑配方及工況條件確定 30-200 亞鐵離子 Mg/L <0.5 氯離子 Mg/L 碳鋼換熱設備 <1000 不銹鋼換熱設備 <300 硫酸根離子 Mg/L 對系統中混凝土材質的要求按現行的<巖土工程勘察規范>GB50021    94的規定執行 硫酸根離子與氯離子之和 <1500 硅酸 Mg/L <175 鎂離子與二氧化硅的乘積 <15000 游離氯 Mg/L 在回水總管處 0.5-1.0 石油類 Mg/L <5 煉油企業 <10 注：甲基橙堿度以碳酸鈣計； 硅酸以二氧化硅計； 鎂離子以碳酸鈣計。 蒸發式冷凝器噴淋水水質指標 蒸發式冷凝器系統，通過換熱管表面水膜蒸發和空氣溫升冷凝蒸汽。當水蒸發時，原來存在水中的雜質還留在水中，水中溶解固體的濃度很快提高并可能達到很高的濃度，再加上空氣中的雜質和污染物，不能得到有效的控制，會引起結垢，腐蝕和泥漿的積聚。從而降低傳熱效率，增加運行成本。因此嚴格控制蒸發式凝汽器的水質指標及采取相應的控制手段是非常必要的。 蒸發式冷凝器的補水可以采用生水（地下、河流、水庫直供）、輔機循環冷卻水，電廠各級處理的再生水、煤礦疏干水、城市中水等可以根據其水質指標，與生水或循環冷卻水進行摻用，所有進入蒸發式凝汽器噴淋水系統的水質應該控制到以下指標：生水、循環冷卻水水質指標如下 項目 單位 許用值 濁度 NTU ≤20 PH值 6.5～9.0 鈣硬度（以CaCO3計） mg/l ≤150 甲基橙堿度（以CaCO3計） mg/l 150 Cl- mg/l ≤1000（碳鋼材質）/≤300（不銹鋼材質） 硫酸鹽 mg/l ≤250 硅酸（以SiO2計） mg/l ≤250 再生水水質指標如下 項目 單位 許用值 濁度 NTU ≤20 PH值 6.5~9.0 BOD5 mg/l ≤40 CODcr mg/l ≤100 氨氮 mg/l ≤10 總磷（以P計） mg/l ≤5 細菌總數 個/m/l ≤500 懸浮物 mg/l ≤100 系統排污水就近引接至電廠已有工業廢水排水系統。 蒸發式凝汽器噴淋水水質控制方案 2.1阻垢緩蝕處理 循環冷卻水的阻垢緩蝕處理藥劑綜合補充水水質、濃縮倍率、換熱設備材質、循環冷卻水溫度等因素，選擇***、低毒、化學穩定性及復配性能良好的環境友好型水處理藥劑。循環冷卻水阻垢緩蝕劑的***加藥量按系統水容積及單位循環冷卻水加藥量確定；系統運行時阻垢緩蝕劑的加入量按排污水量、風吹損失水量及單位循環冷卻水加藥量確定。 2.2微生物控制 除了防垢阻垢緩蝕外，還要控制微生物的生成。系統***注滿水時以及運行期間要定期進行生物控制，循環冷卻水微生物控制以非氧化型殺生劑為主。可根據微生物監測數據不定期手動加入，不再設置加藥裝置，加藥量按系統水容積及單位循環冷卻水加藥量確定。 2.3排污處理 蒸發式凝汽器裝置的噴淋水排污水直接排至工業廢水排水系統。 2.4藥劑的貯存及投配 蒸發式凝汽器裝置水處理的藥劑量按7~10d的消耗量并根據藥劑性質進行貯存；各種藥劑和殺生劑的投加點靠近蒸發式凝汽器裝置蓄水池補水口，以便于與循環冷卻水混合。
