蒸發式冷凝器，是由利用盤管外的噴淋水部分蒸發時吸收盤管內高溫工質的熱量而使管內的工質逐漸被冷卻的一種設備。

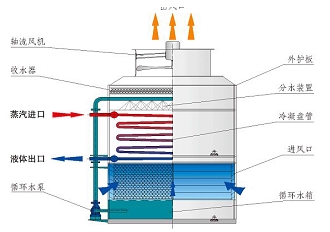

　　工作流程：高溫氨水進入冷凝盤管，冷卻水由循環水泵送至蒸發盤管上方的噴淋裝置中，再由噴嘴將水均勻的噴灑到冷凝盤管表面，形成水膜，盤管內的介質與管外的水和空氣進行熱交換，，管外冷卻水蒸發吸收管內的介質冷凝放出的熱量。軸流風機強制空氣以5-7m/s的速度通過冷凝盤管，形成負壓區，增強蒸發能力并及時將濕熱空氣排出設備外。濕熱空氣中含有的水分在脫水器中截留分離。未蒸發的冷卻水落入水箱，通過循環水泵繼續循環，蒸發損失掉的水由浮球閥自動補給。

　　蒸發式冷凝器作為目前廣泛使用的工藝冷卻設備，噴淋水水質直接關系到設備的使用壽命。常用熱交換器工業冷卻水水質相關要求如下：

　　注：甲基橙堿度以碳酸鈣計；

　　硅酸以二氧化硅計；

　　鎂離子以碳酸鈣計。

　　蒸發式冷凝器噴淋水水質指標

　　蒸發式冷凝器系統，通過換熱管表面水膜蒸發和空氣溫升冷凝蒸汽。當水蒸發時，原來存在水中的雜質還留在水中，水中溶解固體的濃度很快提高并可能達到很高的濃度，再加上空氣中的雜質和污染物，不能得到有效的控制，會引起結垢，腐蝕和泥漿的積聚。從而降低傳熱效率，增加運行成本。因此嚴格控制蒸發式凝汽器的水質指標及采取相應的控制手段是非常必要的。

　　蒸發式冷凝器的補水可以采用生水（地下、河流、水庫直供）、輔機循環冷卻水，電廠各級處理的再生水、煤礦疏干水、城市中水等可以根據其水質指標，與生水或循環冷卻水進行摻用，所有進入蒸發式凝汽器噴淋水系統的水質應該控制到以下指標：生水、循環冷卻水水質指標如下

　　再生水水質指標如下

　　系統排污水就近引接至電廠已有工業廢水排水系統。

　　蒸發式凝汽器噴淋水水質控制方案

　　2.1阻垢緩蝕處理

　　循環冷卻水的阻垢緩蝕處理藥劑綜合補充水水質、濃縮倍率、換熱設備材質、循環冷卻水溫度等因素，選擇***、低毒、化學穩定性及復配性能良好的環境友好型水處理藥劑。循環冷卻水阻垢緩蝕劑的***加藥量按系統水容積及單位循環冷卻水加藥量確定；系統運行時阻垢緩蝕劑的加入量按排污水量、風吹損失水量及單位循環冷卻水加藥量確定。

　　2.2微生物控制

　　除了防垢阻垢緩蝕外，還要控制微生物的生成。系統***注滿水時以及運行期間要定期進行生物控制，循環冷卻水微生物控制以非氧化型殺生劑為主。可根據微生物監測數據不定期手動加入，不再設置加藥裝置，加藥量按系統水容積及單位循環冷卻水加藥量確定。

　　2.3排污處理

　　蒸發式凝汽器裝置的噴淋水排污水直接排至工業廢水排水系統。

　　2.4藥劑的貯存及投配

　　蒸發式凝汽器裝置水處理的藥劑量按7~10d的消耗量并根據藥劑性質進行貯存；各種藥劑和殺生劑的投加點靠近蒸發式凝汽器裝置蓄水池補水口，以便于與循環冷卻水混合。
